ŚCIANY MOGĄ SŁUŻYĆ JAKO ELEMENT KONSTRUKCYJNY, A DODATKOWO MOGĄ RÓWNIEŻ ODGRAĆ KLUCZOWĄ ROLĘ W AKUSTYCE. W PRODUKCIE NORTO TOFT POŁĄCZYLIŚMY WSZYSTKIE TE ELEMENTY, ABY OSIĄGNĄĆ W PEŁNI ZRÓWNOWAŻONY ASPEKT ŚCIAN.

NORTO Toft

Ekologiczne akustyczne panele ścienne z drewna

NORTO Toft to akustyczny panel drewniany do ścian i innych powierzchni. Ten akustyczny panel jest wykonany w minimalistycznym i skandynawskim stylu. Rowki tworzą zróżnicowany wzór na powierzchni. Ten panel pomaga uzyskać dobre wrażenia akustyczne w pomieszczeniu. Podczas jego tworzenia eksperymentowaliśmy z różnymi wzorami, kształtami, funkcjonalnościami, materiałami, stylami i estetyką.

Toft

NORTO Toft
NORTO Toft akustikpaneler som lydvæg i kontor

Opis produktu

NORTO Toft to trwałe panele akustyczne wykonane z litego poprodukcyjnego drewna sosnowego. Każdy panel ma inny wzór z wyfrezowanymi rowkami z zaokrąglonymi krawędziami. Te różne wzory tworzą żywe i przestrzenne ekspresje na strukturze panelu. NORTO Toft ma naturalny design z widocznymi sękami i słojami. Okładzinę ścienną należy wyposażyć w membranę akustyczną, aby tłumiła dźwięki, tworząc w ten sposób najlepsze warunki dla dobrej akustyki pomieszczenia. Istnieją dwa rodzaje tego produktu. Pierwsza z nich posiada szczelinowy wylot frezujący w kształcie podłużnych rowków. Drugi typ ma frezowane rowki, które nie są przewiercone. Istnieje również możliwość zastosowania NORTO Toft jako rozwiązania akustycznego do sufitów.

Konserwacja

Panel akustyczny NORTO Toft nie wymaga wielu zabiegów konserwacyjnych. Podczas czyszczenia paneli nie zalecamy używania wody. Użyj odkurzacza lub wykręconej szmatki, aby wytrzeć kurz i brud. Ponieważ NORTO Toft jest wykonany z sosny, która jest produktem naturalnym, w strukturze drewna pojawiają się widoczne sęki, rdzeń oraz słoje. Z biegiem czasu odcień koloru może nabierać ciemniejszego i cieplejszego blasku, ponieważ sosna jest „żywym” materiałem, który zmienia się w ramach naturalnego procesu starzenia się.

Uzyskaj odpowiedzi na często zadawane pytania dotyczące NORTO Toft w naszym przewodniku FAQ.

DANE TECHNICZNE
Rodzaj produktu:Drewniany panel akustyczny do sufitów, ścian i innych powierzchni.
Mogą być używane jako ściany dźwiękowe / ścianki działowe.
Rodzaj i pochodzenie drewna:Sosna (certyfikowane drewno z lasów uprawnych w Europie Północnej)
Materiały:Sklejone ze sobą surowe listwy sosnowe
Wymiary:Długość: 1200 mm
Szerokość: 600 mm
Grubość: 16 mm
Tolerancje:Długość: +/- 3 mm
Szerokość: +/- 5 mm
Grubość: +/- 0,5 mm
Kolory:Nieleczona / naturalna

W przypadku większych ilości można wybrać inne kolory.
Impregnacja ogniowa:Może być impregnowany ogniowo dla B-s1, d0 na życzenie dla większych ilości.
Waga panelu:4,16 kg
Waga opakowania:16,7 kg
Zawartość opakowania:4 części. panele akustyczne
Dołączona instrukcja instalacji
Ilość m2 na panel:0,72 m2
Ilość m2 na opakowanie:2,88 m2
Karta produktu:Pobierz kartę produktu (duński)
POMIARY DŹWIĘKU - NORTO TOFT
Częstotliwość (Hz):125250500100020004000
NORTO Toft na wytrzymałej tkaninie na matach filcowych 70 mm0,300,980,980,950,840,74
NORTO Toft na grubej szmatce na 45 mm wełnie mineralnej0,15
0,690,930,92
0,780,72
NORTO Toft - Sound test graph

Test dźwięku panelu akustycznego NORTO Toft

Panel akustyczny NORTO Toft został przetestowany pod kątem dźwięku we współpracy z Sound Hub Denmark, pierwszym międzynarodowym centrum technologii i innowacji dla przedsiębiorców i start-upów pracujących z dźwiękiem i akustyką. Produkt został przetestowany w specjalistycznej komorze pogłosowej w zakładach rozwoju starych produktów firmy Bang & Olufsen w Struer w zachodniej Jutlandii (Dania). Inżynier akustyczny, Peter Chapman, przetestował produkt i przeanalizował wyniki.

NORTO Toft został przetestowany pod kątem pochłaniania dźwięku przez niektóre znormalizowane częstotliwości. Możliwe jest porównanie danych z testu z innymi produktami akustycznymi, aby przyjrzeć się wyzwaniom dźwiękowym w pomieszczeniu. Panel NORTO Toft posiada frezowane rowki, które tworzą różnice w strukturze powierzchni. Panel akustyczny można zamontować na filcu pod spodem. Taka konstrukcja stwarza optymalne warunki do redukcji hałasu w pomieszczeniu.

Panel akustyczny NORTO Toft został przetestowany w różnych instalacjach. Oznacza to, że podstawowa konstrukcja może rozwiązać problem z dźwiękiem w betonowym pomieszczeniu. Kilka przykładów pokazano na poniższym wykresie.

Przy montażu na cienkim filcu z twardym podkładem panel NORTO Toft pochłania 45% dźwięku o wysokich częstotliwościach. Aby uzyskać optymalną absorpcję przy niższych częstotliwościach, w takim przypadku dobrym materiałem jest wełna mineralna lub filc za panelami. Wówczas można osiągnąć współczynnik pochłaniania około 0,9.

Przykład redukcji czasu pogłosu za pomocą paneli akustycznych NORTO Toft

Sound Hub Denmark ozdobił ściany na zewnątrz sali dźwiękowej „The Cube” panelami akustycznymi NORTO Toft z drewna. Panele akustyczne są wykonane według specjalnie zaprojektowanego wzoru, w którym wycięcia są ukształtowane tak, aby wyglądały jak „ścieżka dźwiękowa”, gdzie jest napisane „The Cube”.

Aby zademonstrować efekt akustyczny paneli NORTO Toft, inżynier akustyki Peter Chapman dokonał pomiarów czasu pogłosu przed i po zamontowaniu paneli. Dokonał również obliczenia czasu pogłosu. Poniższy wykres przedstawia wyniki i obliczenia czasu pogłosu dla paneli akustycznych NORTO Toft.

Kreskowana krzywa przedstawia wynik obliczony na podstawie pomiaru wstępnego oraz współczynników absorpcji paneli i liczby metrów kwadratowych. Krzywa czerwona przedstawia czas pogłosu przed montażem, a krzywa niebieska czas pogłosu po zamontowaniu paneli akustycznych. Wynik na poniższej krzywej pokazuje siłę najpierw pomiaru warunków akustycznych w pomieszczeniu, a następnie możliwość wyboru właściwego rozwiązania problemu akustycznego.

Niewielkie odchylenia między obliczonym czasem pogłosu (krzywa przerywana) a zmierzonym czasem pogłosu po zamontowaniu paneli (niebieska) mogą wynikać z faktu, że występuje mniej rowków na panelu ze „ścieżką dźwiękową”. Oznacza to, że wzorzyste panele z kilkoma rowkami nie mogą wyciszać tak dobrze, jak panele, w których jest więcej rowków i więcej otwartych obszarów w filcu akustycznym, przez które dźwięk może się przedostać.

Graf af efterklangstiden for NORTO Toft akustikpaneler. Beregnet og målt før og efter montagen.
Akustikpaneler monteret på væggen på The Cube hos Sound Hub Denmark

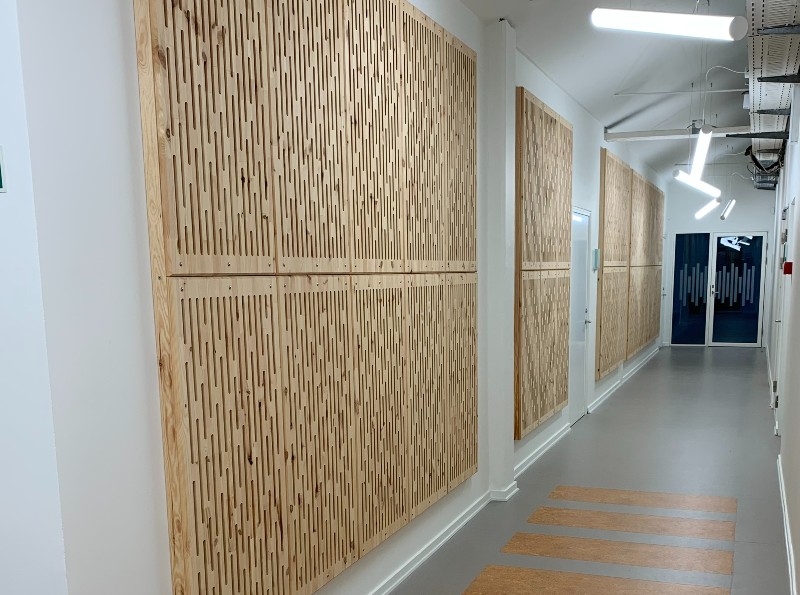

NORTO Toft akustikpanel i resttræ som vægbeklædning
NORTO Toft akustikpanel i træ som vægbeklædning
NORTO Toft akustikpanel i træ på væggen i stuemiljø
